三相電表接線方式主要分三相三線和三相四線電表，三相四線電表多了一根地線，三相三線電表大多數都是高壓電表，這類電表一般都是加互感器使用的，下面我們就來看看對一些三相電表接線圖片進行講解。

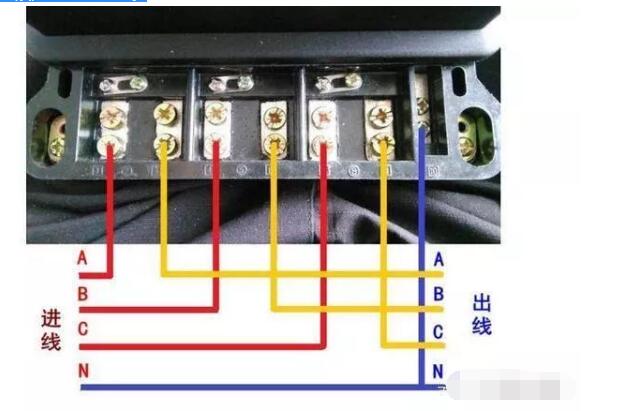

三相四線接線圖直入式

1、3接線柱;4、6接線柱;7、9接線柱分別為A、B、C三相電流線圈，1、4、7接線柱接電源側A、B、C。3、6、9接線柱接負載。2、5、8接線柱為電壓線圈。10、11接線柱接零線N。

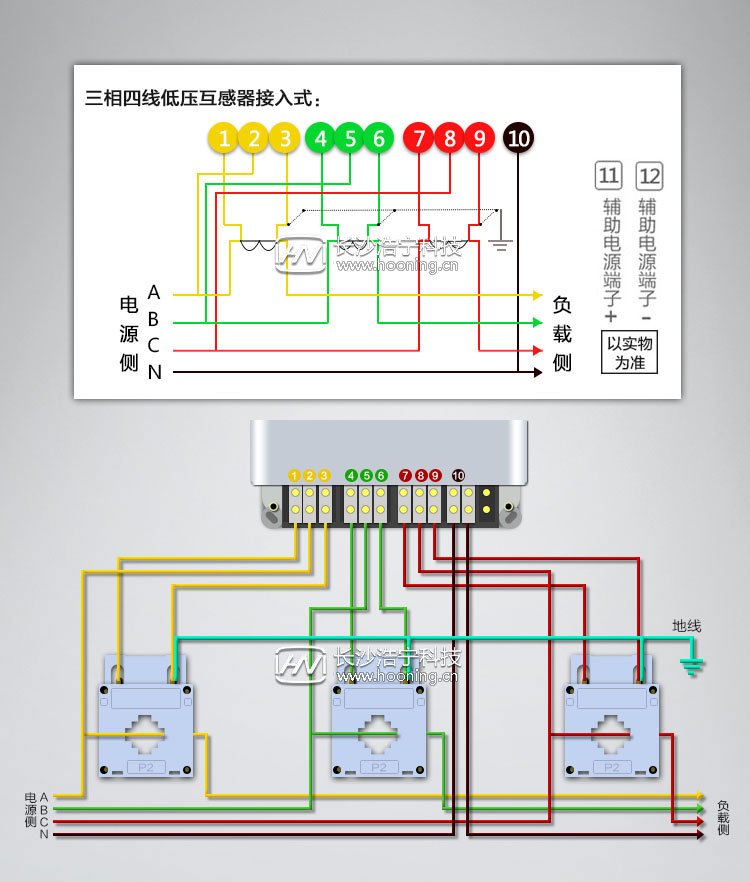

三相四線接線圖互感式

A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

N黑線一般代表零線，直接接入10號口。

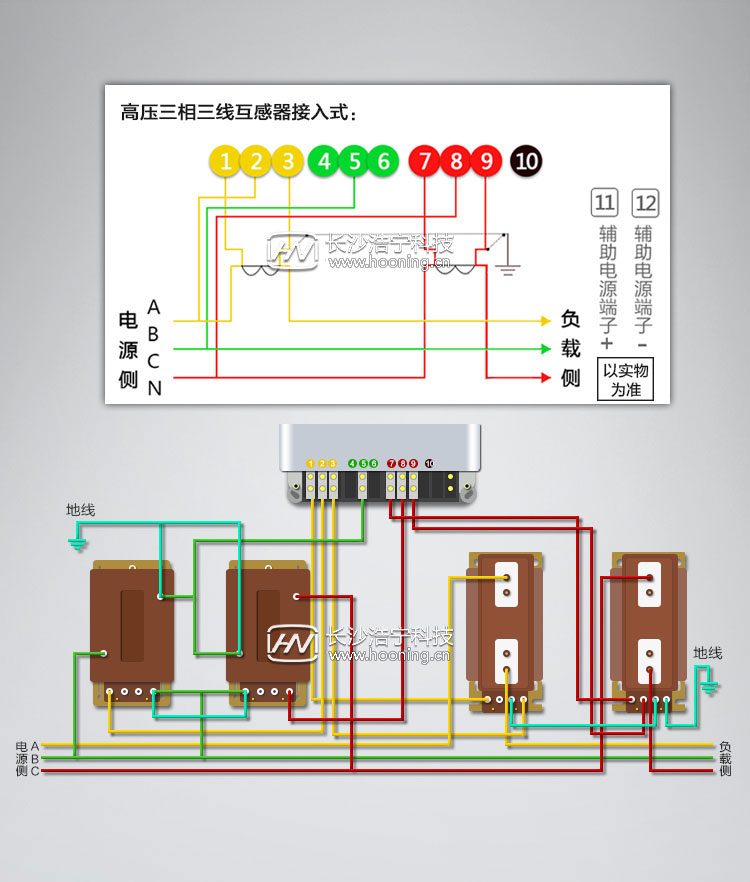

三相三線接線圖直入式

A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

B電壓線接入5號口，電流線直接接負載

C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

三相電電表型號推薦：

長沙威勝DSSD331-MC3 1級三相三線多功能電能表

長沙威勝DTSD341-MC3 0.5S級 1級三相四線多功能電能表

杭州華立DSZ535 0.5S級三相三線多功能智能電能表

杭州華立DTZ545 0.5S級三相四線多功能智能電能表
